AstroPiBox Une plateforme d'autoguidage autonome


31 mars 2018


Une nouvelle version du logiciel de l'AstroPiBox est disponible (version 1.0.3). Elle est basée sur les toutes dernières versions des composants suivants disponibles en mars 2018:

  • Linux (Raspbian Stretch);
  • Librairie INDI (version 1.7);
  • PHD2 Guiding (version 2.6.4dev9);
  • CCDciel (version 0.9.32);
  • Cartes du Ciel (versions 4.0.3575).

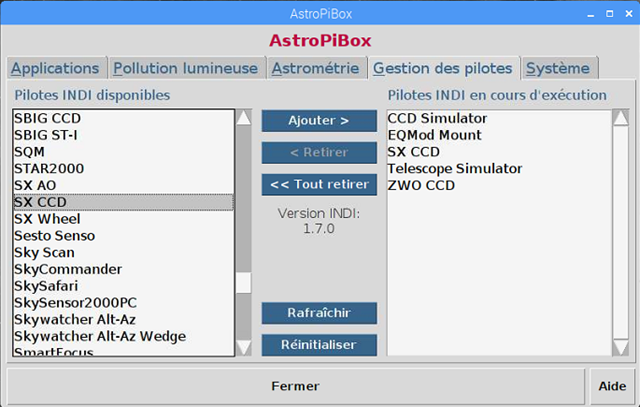

Les résultats sont très satisfaisants, à la fois en termes de stabilité et de performance. Cette version prend en compte les tous derniers pilotes INDI apportés par la version 1.7 de la librairie.

La mise à jour de l'AstroPiBox de la version 1.0.2 (basée sur Raspbian Jessie) vers la nouvelle version 1.0.3 ne peut malheureusement pas être réalisée avec le système de "patch" habituel. En effet, les modifications touchent le système en profondeur et une mise à jour au travers d'applications de correctifs à distance ne peut pas être envisagée.

C'est pour cela que nous vous proposons un échange gratuit de la carte micro-SD si vous possédez la première version de l'AstroPiBox. Envoyez nous simplement votre carte micro-SD correctement protégée accompagnée d'une enveloppe timbrée pour le retour, et nous vous renverrons immédiatement une carte à jour que vous n'aurez qu'à insérer dans votre AstroPiBox. L'adresse d'envoi est la suivante :

ClearSkyLab
3 rue Romiguières
31000 Toulouse.



AstroPiBox est une plateforme portable pour l'astrophotographie dont l'objectif premier est de fournir un service d'autoguidage fiable, simple à utiliser et de haute qualité.

AstroPiBox intègre aussi plusieurs logiciels et utilitaires pour faciliter l’astronomie itinérante ou à poste fixe : logiciel de cartographie avec contrôle de télescope, acquisition d’images, résolution astrométrique et simulation de pollution lumineuse. Il est important de noter toutefois que l’objectif principal de l’AstroPiBox est de fournir un service d’autoguidage. Les autres fonctions ne sont fournies qu’à titre expérimental pour l’instant et elles évolueront au fil des versions vers plus de stabilité.

Autoguidage autonome

AstroPiBox intègre le logiciel PHD2 pour remplir la fonction d'autoguidage. PHD2 est une logiciel open source qui constitue la référence en matière d'autoguidage.

Ce logiciel a été modifié par Clear Sky Lab pour fonctionner de manière optimale sur une plateforme Raspberry Pi et sur l’écran tactile de 7". L'ensemble des librairies nécessaires ont été préinstallées dans l'environnement Linux d’AstroPiBox pour permettre l’utilisation directe et simple de PHD2, et la traduction en français a été complétée et améliorée.

Testé avec plusieurs montures et caméras différentes, il peut être directement utilisé dans la plupart des configurations en mode « Plug and Play » sans avoir à ajuster quelque paramètres que ce soit. Cela rend son utilisation extrêmement simple tout en continuant de bénéficier des fonctionnalités et des algorithmes puissants que propose ce logiciel. Il est bien sûr toujours possible d'ajuster les nombreux paramètres de PHD2 si l'on souhaite affiner les résultats d'autoguidage pour une configuration particulière.

AstroPiBox a été testé en autoguidage avec les équipements suivants (soit en connexion directe, soit avec un port ST4) :

  • Montures : HEQ5, NEQ-6, AZ-EQ6, EQ8, Vixen GP-DX Sky-Sensor, Astrophysics, Avalon M-Zero, EQ3-2/EQ5 GoTo, EQ3-2/EQ5 motors (avec port ST4), EM200, ...
  • Caméras : ZWO ASI , ATIK

Il est à noter que AstroPiBox intègre le driver natif de toutes les caméras ZWO ASI qui sont souvent utilisées pour réaliser la fonction d'autoguidage. Pour ces caméras, il n'est donc pas nécessaire d'utiliser la librairie INDI même si cela reste possible.

Librairie INDI

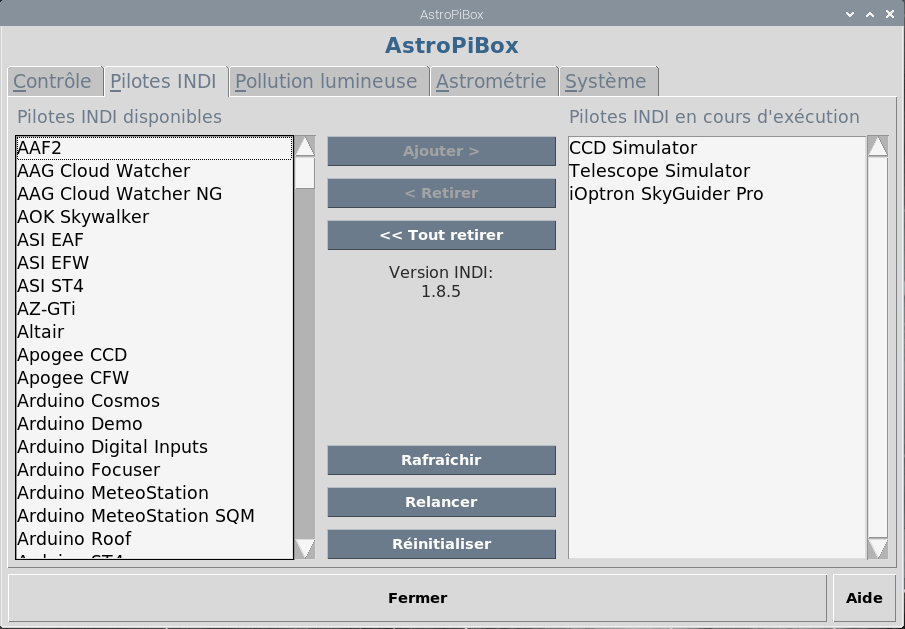

AstroPiBox intègre un gestionnaire INDI complet (l’équivalent d’ASCOM sous Linux) dédié à l'astronomie (caméras, contrôleurs de télescope, systèmes de focalisation, stations météo, ...). La sélection de la caméra à utiliser avec PHD2 se fait d'un simple clic de souris dans le gestionnaire INDI intégré à AstroPiBox.

Planétarium, GoTo et acquisition d’images

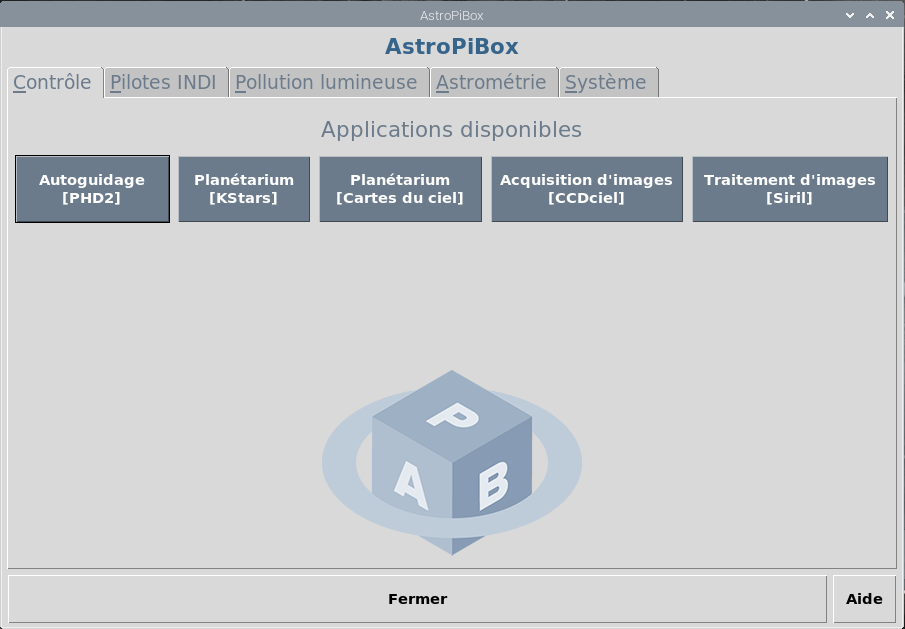

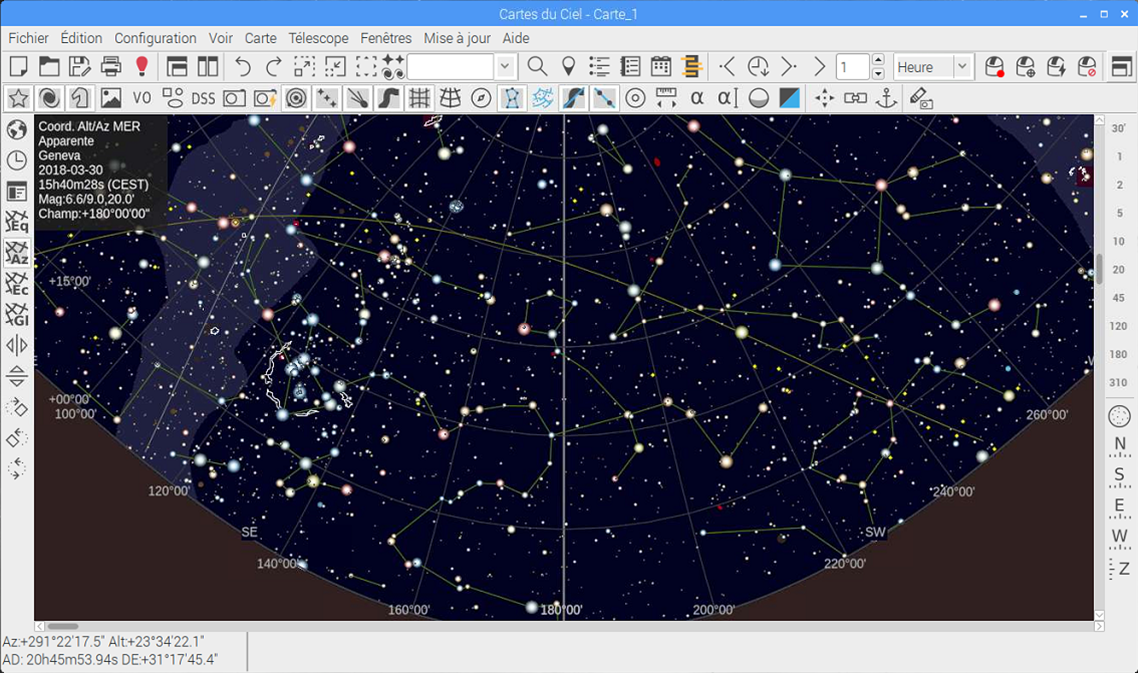

Outre PHD2, AstroPiBox intègre dans sa version courante les logiciels libres Cartes du Ciel et CCDciel. L’interface intuitive d’AstroPiBox permet de lancer ces logiciels facilement. Outre ses fonctions de cartographie stellaire, Cartes du Ciel permet de piloter un télescope GoTo au travers du serveur INDI installé sur le Raspberry Pi.

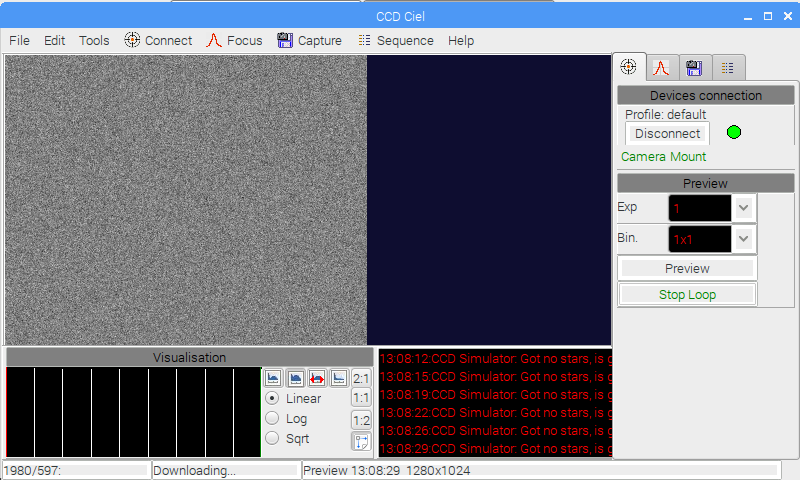

CCDciel constitue quant à lui un outil simple et efficace pour réaliser des acquisitions d’images depuis une caméra connectée au Raspberry Pi.

Résolution astrométrique

AstroPiBox intègre le moteur de résolution astrométrique Astrometry.net qui a été spécifiquement porté sur la plateforme Raspberry Pi (aucune connexion Internet n’est nécessaire). Il suffit de spécifier l’image que l’on cherche à résoudre dans l’interface ainsi que l’échantillonnage approximatif du capteur pour obtenir la résolution astrométrique en quelques secondes.

Simulation de la pollution lumineuse

AstroPiBox intègre un outil original qui permet de simuler la pollution lumineuse produite par l’éclairage public. Cet outil constitue donc une aide pour la recherche des sites les plus adaptés à l’observation astronomique.

Il suffit de spécifier dans l’interface le nom d’une agglomération et son département ainsi qu’une extension en latitude (en kilomètres) et AstroPiBox produit une carte de pollution lumineuse centrée sur l’agglomération indiquée en quelques secondes.

Modèles proposés

AstroPiBox soit disponible dans 3 déclinaisons différentes selon l’utilisation que l’on veut en faire.

PackagingUtilisation
AstroPiBox SD

Carte micro-SD à insérer dans un Raspberry Pi 3 (seule la carte SD est fournie)

  • Intégration libre dans un environnement utilisateur existant

AstroPiBox Standard

Raspberry Pi 3 avec boîtier standard et alimentation adaptée.

  • Plateforme multi-usages à connecter à un écran en HDMI ou sur un réseau en mode VNC. Intégration possible dans un observatoire fixe. L'utilisateur connecte le boîtier dans son environnement (écran, clavier/souris, réseau, etc.).

AstroPiBox Advanced

Produit final avec un boîtier étanche conçu pour l'astronomie qui intègre une gestion de l’alimentation, un hub USB 2 alimenté, un port série et la connectivité adaptée. Alimentation fournie.

  • L'utilisateur connecte le boîtier dans son environnement (écran, clavier/souris, réseau, etc.). Cette version est encore en développement.

Chacune de ces versions est également proposée en package avec différents accessoires sélectionnés par Clear Sky Lab (caméra ZWO ASI, clavier/souris, …).
